控制装置：LCD液晶控制器

产品结构：体积小、电流大、结构简单、ATS一体化

特点：切换速度快、故障率低、维修方便、性能可靠(具有自动切换时间可调，1s~99s)

接线方式：板前接线(63、125、250、630)、板后接线(800、1250、2000、2500、3150)

转换方式：电网对电网、电网对发电机、自投自复、自投不自复、互为备用

产品壳架：63、125、250、630、800、1250、2000、2500、3150、4000

产品电流：20、32、40、63、80、100、125、160、200、225、250、315、350、400、500、630、800、1000、1250、1600、2000、2500、3150、4000A

产品分类：二段式不带双断开位置，三段式带中间双断开位置

产品极数：2、3、4

产品标准：GB/T14048.11-2008

ATSE:PC级

适用范围

本开关适用于50/60Hz，额定电压AC690V以下，额定电流4000A以下的双电源供电开关，能实现常用电源(N)与备用电源(R)之间的自动或手动切换。(主备电源可以是电网、自起动发电机组、蓄电池等，主备电源由用户自定。)使双电源用电客户实现无人值守。本开关适用于国家规定的特级或一级负荷用户，如高层楼宇、邮电通讯、煤矿船舶、工业流水线、医疗卫生、军事设施、机场、消防、冶金、化工、纺织、石油等不允许停电的重要场所。

型号及含义
正常工作条件

◆ 周围空气温度为-25℃~+40℃，且24小时的平均值不超过+35℃

◆ 最高温度+40℃时相对湿度不超过50%，较低温度时允许有较高的相对湿度，例如+20℃为90%，但应考虑到由于温度变化有可能产生凝露现象

◆ 安装地点的海拔高度不超过2000m

◆ 类别为Ⅳ类

◆ 倾斜度不大于±23°

◆ 污染等级为3级

◆ 如果上述条件不能满足时，订货时应与制造商协商，本开关用于海上、石油和核电站时应另行签订技术协议

技术要求

◆ 在自动档，当常用电源，欠压、过压、失压时转换到备用电源；当备用电源出现同样故障时，转换到双分位置，显示屏显示自动同时报警

◆ 液晶屏屏幕保护30s，在按钮第一次时显示屏幕，第二次时可进入位置，进入设置需要密码输入

◆ 当人工设置出现乱码（死机）时，有复位键复位到默设值

◆ 当控制器设置在自动、手动位置，按控制器面板双分键时显示屏显示双分，但不报警

◆ 控制器所设定延时切换的时间，当电源出现故障在所设定的值内恢复正常，双电源不进行切换，反之进行切换

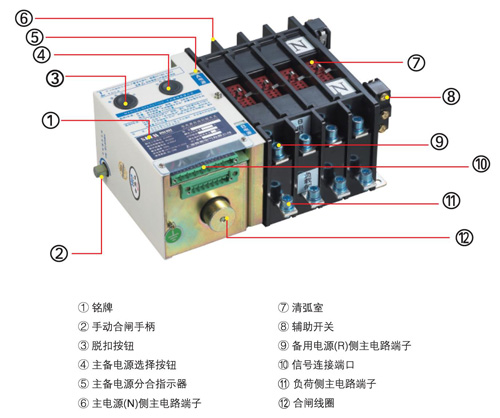

结构特点与功能

◆ SHIQ型A·T·S作为主备双电源自动切换开关采用电磁驱动，电气机械同时联锁机构，主回路触头为静、动结构，动触头采用V型设计。为避免电磁线圈长期带电，采用电动合闸，机械保持，控制电源均引自主备电流交流220V(无须另加控制电流)。由于结构特点优越，故主备电源不会同时接通，保证常用、备用电源工作可靠，互不干涉。开关有电气或机械合闸指示，同时可以为客户提供常开常闭无源辅助触点供客户其它之用

◆ 智能控制器同时提供带有过压、断相控制、欠压、延时控制、发电机控制、消防复位、反馈信号等多项功能，且抗干扰能力强

◆ 具有自投自复、自投不自复、互为备用三种工作模式；具有常用电源合、备用电源分；常用电源分、备用电源合；常用电源分、备用电源分三种稳定工作状态

◆ 安装方便，控制回路采用接插式端子连接；可用专用手柄在手动状态下进行手动转换

主要技术参数

名 称

型 号

LHK2-63A

LHK2-125A

LHK2-250A

LHK2-630A

LHK2-800A

LHK2-1250A

LHK2-1600A

LHK2-2000A

LHK2-2500

LHK2-3150A

LHK2-4000A

使用类别

AC-33

额定工作电压Ue

400V

额定绝缘电压Ui

690V

额定何从几耐受电压Uimp

8kV

额定短时耐受电流Icw

8.5kA

8.5kA

8.5kA

20kA

40kA

60kA

60kA

80kA

100kA

125kA

160kA

额定短时接通能力Icm

5kA

5kA

10kA

40kA

60kA

60kA

80kA

100kA

125kA

160kA

200kA

使用寿命(次)

机械

5000

电气

10000

极数

2

3

4

操作周期(秒/次)

20s

切换时间

1-99s

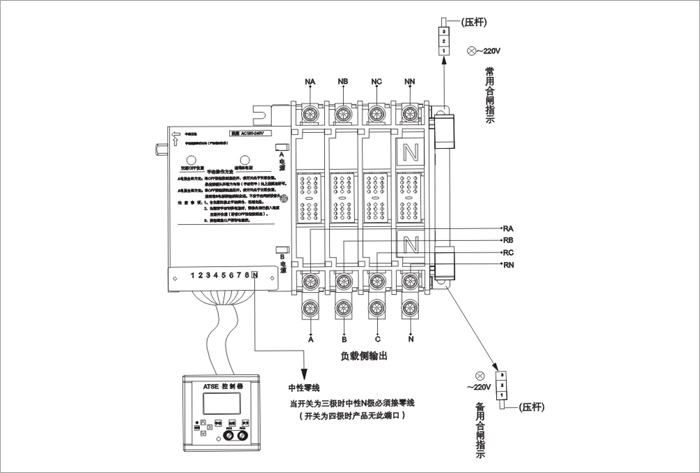

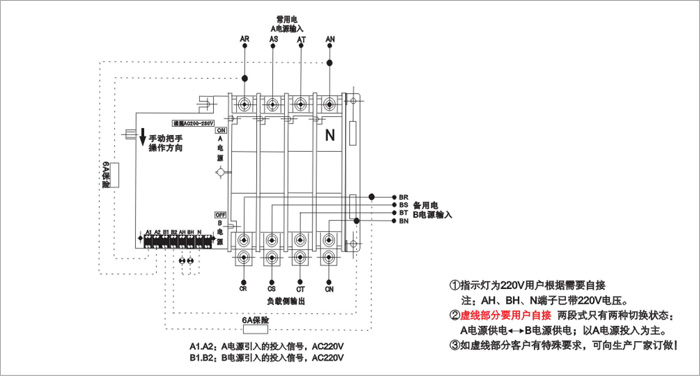

标准二段式接线图及工作状态

标准三段式接线图及工作状态

人工手动操作方法及注意事项

我公司保证产品电动操作的切换性能，但是对于人工手动操作因操作者个人差异，开闭的力量，速度的不同，故无法保证。在人工手动操作功能开闭或左右负载开闭时，共怕会有触点消耗产生。如需人工手动请在下列下施行，其它场合请避免人工操作

◎ 完全无操作电源时

◎ 对操作机构、接触部做检查时

◎ 发生障碍无法动作时

注：人工手动时操作电源一定在"OFF"状况下

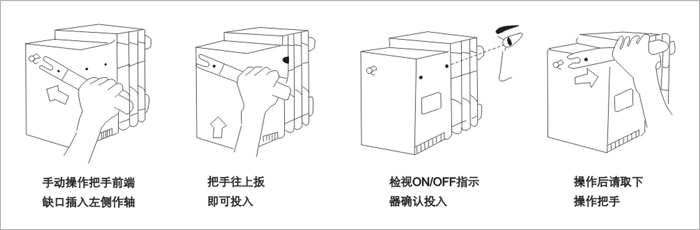

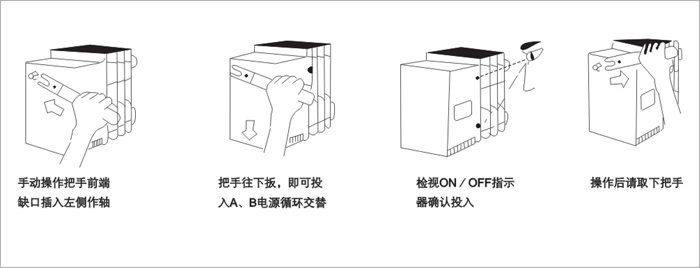

LHK2二段式A、B电源侧投入方法

LHK2三段式A、B电源侧投入方法

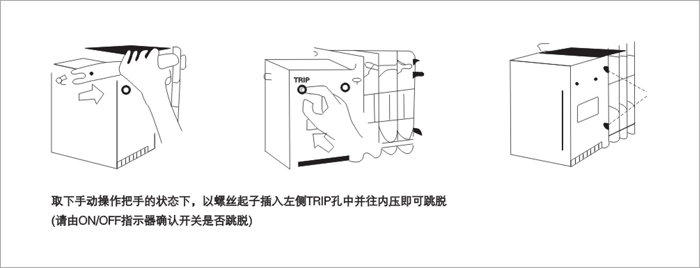

人工跳脱方法

A电源侧投入方法

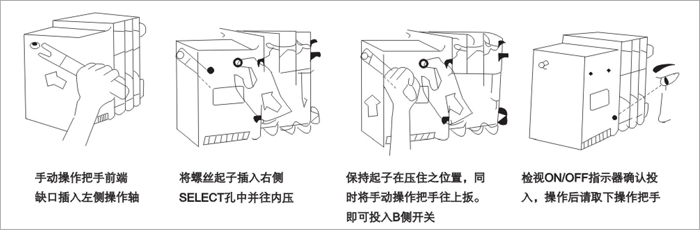

B电源侧投入方法

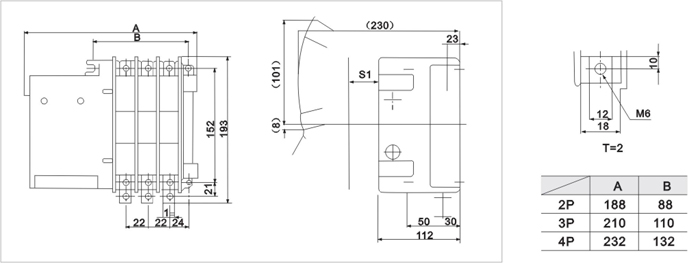

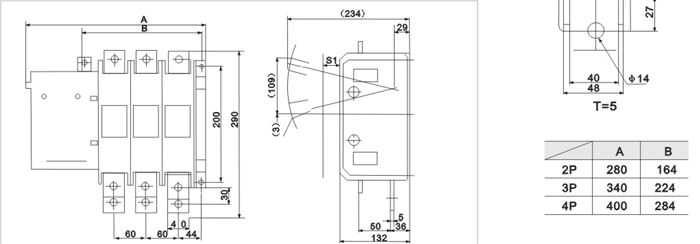

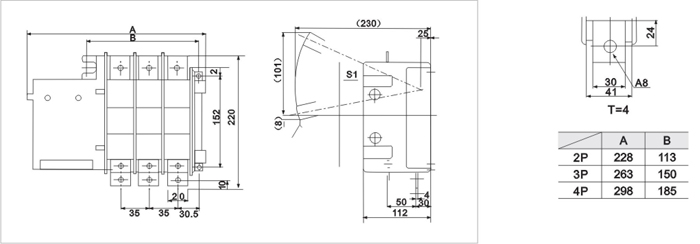

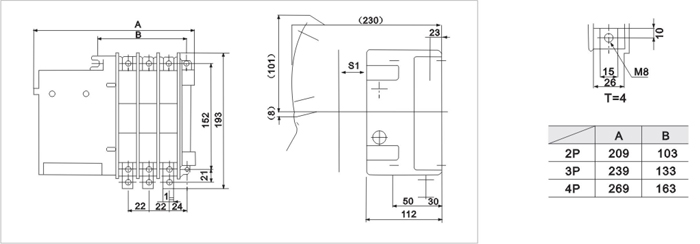

开关本体，外形尺寸，安装尺寸

① LHK2-16A~63A

② LHK2-80A~125A
③ LHK2-160A~250A
④ LHK2-315A~630A

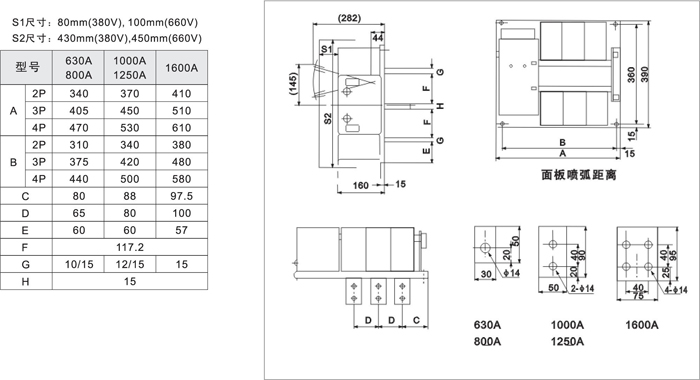

⑤ LHK2-800A~1600A

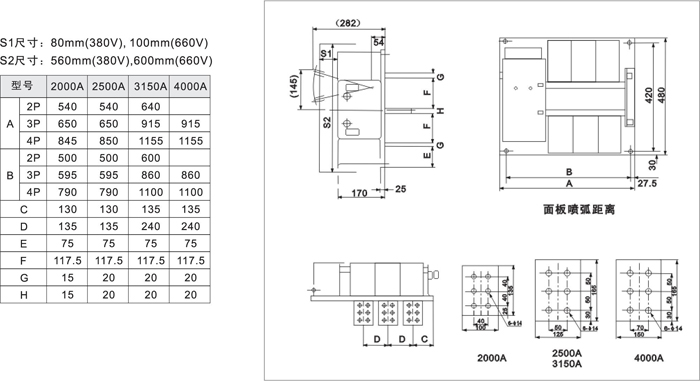

⑥ LHK2-2000A~4000A

产品概述

当今科技日新月异，电力系统设备逐渐向集中监控化、智能方向发展，本公司根据国外先进极数和国内用户的实际需要开发了新一代智能化双电源自动切换箱。它以最新的微机控制系统为核心，电磁兼容性设计、抗干扰性强、长期工作稳定可靠，配以大屏幕背光LCD显示，给用户形成一个良好的人机对话界面，操作、警示简便及高度智能化，是一种理想的几点一体化新型双电源自动切换箱
