产品概述
LHG2系列负荷隔离开关适用于交流50Hz、额定工作电压280V及以下、额定电流至1600A的配电或电动机网络中作为不频繁接通、分断电路及线路的隔离之用。
产品广泛应用于建筑、电力、化工等行业的输配电及自动化等系统。为国内同类产品的更新换代产品。
产品造型新颖、美观、体积小、功能全,是同类产品的最佳选择。
产品派生有柜外操作、板后接线、PC级自动转换开关(SHIQ-G)等形式系列产品。
型号及含义
符合标准
GB/T14048.1-2000《低压开关设备和控制设备 总则》
GB14048.3-2008《低压开关设备和控制设备 第三部分:开关、隔离器、隔离开关以及熔断器电器》
IEC60947-1:1999《低压开关设备和控制设备 第一部分总则》
IEC60947-3:2001(2版)《低压开关设备和控制设备 第三部分:开关、隔离器、隔离开关以及熔断器组合电器》
污染等级
污染等级3,由GB14048标准中针对工业环境的条款规定。
正常工作条件
◆周围空气温度不超过+40℃,且其24h内的平均温度不超过+35℃,周围空气温度的下限为-5℃;
◆安装地点海拔不超过2000m;
◆最高温度为+40℃时,空气的相对湿度不超过50%;在较低的温度下允许有较高的相对湿度,例如20℃时达到90%;
◆在无爆炸危险的介质中,且介质无足以腐蚀和破坏绝缘的气体和导电尘埃的地方;
◆无雨雪侵蚀的地方。
EMC电磁兼容性
静电放电 GB/T17626.2-2006
电磁场 GB/T17626.3-2006
快速瞬变/突变 GB/T17626.4-2006
电涌 GB/T17626.5-2006
RF场产生的传导干扰 GB/T17626.6-2006
技术参数
型号 |
LHG2-63-Ⅱ |
LHG2-100-Ⅱ |
LHG2-125-Ⅱ |
LHG2-160-Ⅱ |
LHG2-200-Ⅱ |
LHG2-250-Ⅱ |
LHG2315-Ⅱ |
|
极数 |
3、4 |
3、4 |
3、4 |
3、4 |
3、4 |
3、4 |
3、4 |
|
额定工作电压Ue(V) 50Hz |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
额定绝缘电压Ui(V) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
额定冲击耐受电压Uimp(kV) |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
|
额定短时耐受能力Icw(有效值) 1s |
12Ie |
12Ie |
12Ie |
12Ie |
12Ie |
12Ie |
12Ie |
|
额定短时接通能力Icm(峰值) |
1.41×12Ie |
1.41×12Ie |
1.41×12Ie |
1.41×12Ie |
1.41×12Ie |
1.41×12Ie |
1.53×12Ie |
|
使用寿命 |
机械 |
8500 |
8500 |
7000 |
7000 |
7000 |
7000 |
4000 |
电气AC50Hz 1.0Ie 1.05Ue |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
操作循环次数 次/小时 |
120 |
120 |
120 |
120 |
120 |
120 |
60 |
|
操作力F(N) |
78 |
78 |
86.7 |
86.7 |
86.7 |
86.7 |
134 |
型号 |
LHG2-400-Ⅱ |
LHG2-500-Ⅱ |
LHG2-630-Ⅱ |
LHG2-800-Ⅱ |
LHG2-1000-Ⅱ |
LHG2-1250-Ⅱ |
LHG2-1600-Ⅱ |
|
极数 |
3、4 |
3、4 |
3、4 |
3、4 |
3、4 |
3、4 |
3、4 |
|
额定工作电压Ue(V) 50Hz |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
额定绝缘电压Ui(V) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
额定冲击耐受电压Uimp(kV) |
12 |
12 |
12 |
12 |
15 |
15 |
15 |
|
额定短时耐受能力Icw(有效值) 1s |
12Ie |
12Ie |
12Ie |
12Ie |
12Ie |
12Ie |
12Ie |
|
额定短时接通能力Icm(峰值) |
1.53×12Ie |
1.7×12Ie |
1.7×12Ie |
1.7×12Ie |
2×12Ie |
2×12Ie |
2×12Ie |
|
使用寿命 |
机械 |
4000 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
电气AC50Hz 1.0Ie 1.05Ue |
1000 |
500 |
500 |
500 |
500 |
500 |
500 |
|
操作循环次数 次/小时 |
60 |
20 |
20 |
20 |
20 |
20 |
20 |
|
操作力F(N) |
134 |
142 |
142 |
142 |
480 |
480 |
480 |
由IEC60947-1/IEC60947-3和GB14048.1/GB14048.3确定的电气参数

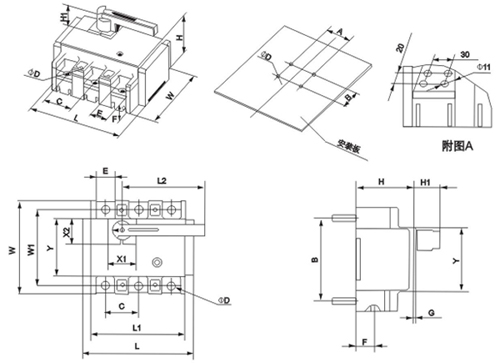

外形及安装尺寸
型号 |
外形尺寸 |
安装尺寸 |
||||||||||||||||
L(3P/4P) |
L1(3P/4P) |
L2 |
H |
H1 |
W |
W1 |
C |
ΦD |
Y |
X1 |
X2 |
A(3P/4P) |
B |
Φd |
E |
F |
G |
|
LHG2-63-Ⅱ |
109/139 |
90/120 |
70 |
62 |
28.5 |
90 |
74 |
30 |
6.5 |
56 |
40 |
28 |
30/60 |
75 |
4.2 |
16 |
23 |
5 |
LHG2-100-Ⅱ |
109/139 |
90/120 |
70 |
62 |
28.5 |
90 |
74 |
30 |
6.5 |
56 |
40 |
28 |
30/60 |
75 |
4.2 |
16 |
23 |
5 |
LHG2-125-Ⅱ |
132/167 |
105/140 |
105 |
64 |
51 |
110 |
90 |
35 |
8.5 |
70 |
56 |
45 |
35/70 |
90 |
4.2 |
22 |
24 |
5 |
LHG2-160-Ⅱ |
132/167 |
105/140 |
105 |
64 |
51 |
110 |
90 |
35 |
8.5 |
70 |
56 |
45 |
35/70 |
90 |
4.2 |
22 |
24 |
5 |
LHG2-200-Ⅱ |
132/167 |
105/140 |
105 |
64 |
51 |
110 |
90 |
35 |
8.5 |
70 |
56 |
45 |
35/70 |
90 |
4.2 |
22 |
25 |
5 |
LHG2-250-Ⅱ |
132/167 |
105/140 |
105 |
64 |
51 |
110 |
90 |
35 |
8.5 |
70 |
56 |
45 |
35/70 |
90 |
4.2 |
22 |
25 |
5 |
LHG2-315-Ⅱ |
180/230 |
150/200 |
130 |
93 |
51 |
150 |
120 |
50 |
11 |
90 |
56 |
52.5 |
50/100 |
120 |
5.2 |
34 |
40 |
5 |
LHG2-400-Ⅱ |
180/230 |
150/200 |
130 |
93 |
51 |
150 |
120 |
50 |
11 |
90 |
56 |
52.5 |
50/100 |
120 |
5.2 |
34 |
40 |
5 |
LHG2-500-Ⅱ |
240/310 |
200/270 |
150 |
110 |
51 |
200 |
160 |
70 |
17 |
124 |
56 |
52.5 |
70/140 |
160 |
6.5 |
40 |
43 |
5 |
LHG2-630-Ⅱ |
240/310 |
200/270 |
150 |
110 |
51 |
200 |
160 |
70 |
17 |
124 |
56 |
52.5 |
70/140 |
160 |
6.5 |
40 |
43 |
5 |
LHG2-800-Ⅱ |
240/310 |
200/270 |
150 |
110 |
51 |
200 |
160 |
70 |
17 |
124 |
56 |
52.5 |
70/140 |
160 |
6.5 |
40 |
44 |
5 |
LHG2-1000-Ⅱ |
340 |
270 |
180 |
179 |
64 |
290 |
220 |
90 |
附图A |
170 |
100 |
75 |
90 |
210 |
10.5 |
60 |
75 |
5 |
LHG2-1200-Ⅱ |
340 |
270 |
180 |
179 |
64 |
290 |
220 |
90 |
附图A |
170 |
100 |
75 |
90 |
210 |
10.5 |
60 |
75 |
5 |
LHG2-1600-Ⅱ |
340 |
270 |
180 |
179 |
64 |
290 |
220 |
90 |
附图A |
170 |
100 |
75 |
90 |
210 |
10.5 |
60 |
75 |
5 |
